----JLQ系列罗茨气体流量计/腰轮流量计
一、概述
     JLQ系列罗茨气体流量计，是计量经管道的气体流量的容积式仪表。具有工作压力范围大，流量量程宽，精度高，体积小，安装维修方便，使用可靠等特点。同时对流通介质的适应性强，可广泛用于天然气、人工煤气、惰性气体、空气等气体的流量计量。是国内外城市煤气、油田化工、科学研究等部门的理想流量计量装置，对企业的现代化管理、经济核算及节约能源等方面起着重大作用。流量计基型主要由测量和积算两大部分组成，能就地批示累计流量，根据需要可以配置发讯机构，以满足远距离流量测量。
     气体流量计经二次仪表配套使用，可适应不同的大气条件，经过温度和压力补偿，达到标准状态下的流量的计量精度，并且便于计算机联网集中监控。

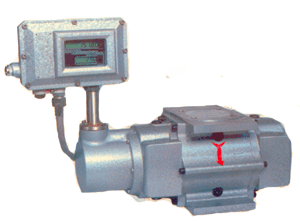

JLQD系列罗茨流量计

二、工作原理

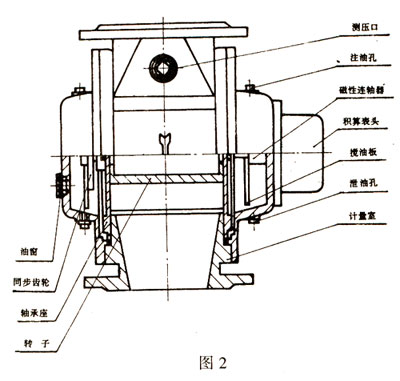

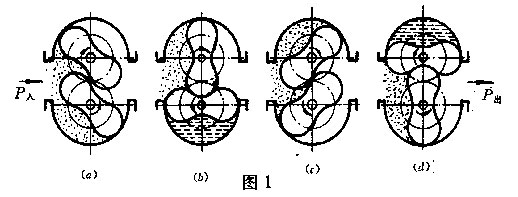

     JLQ气体流量计，主要由壳体、共轭转子和减速计数装置等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P入>P出）作用下，两转子交替承受转动力矩。转子每转动一周，则输出四倍计量室有效的容积的气体流量，转子的转数通过磁性密封联轴装置及减速机构，传递到积算指示计数器，从而显示输出气体的累计何种流量，其计量过程和工作原理如图1所示（图中公表示了四分之一周期），流量计的示值误差通过更换挂轮来调整（注意：该项调整工作，出厂检验前已完成，并达到了误差要求，用户不必自行再调），流量计转子滚珠轴承处，设置有特殊润滑装置。图2为流量计内部结构式的示意图。
JLQD流量计

JLQ罗茨流量计


三、型号规格及技术参数

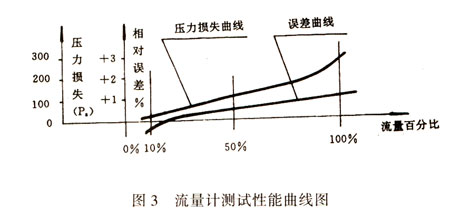

     JLQ系列罗茨流量计具有容积式气体流量的典型误差曲线和压力损失曲线，详见图3，其各种规格的主要技术参数均列于参数附表一

罗茨流量计


参数附表一|参数附表二|参数附表三|参数附表四|参数附表五
