----JLQ系列罗茨气体流量计/腰轮流量计
四、安装说明
用户安装使用前，应详细看阅此说明，以保证流量计正确安装，合理使用，以免影响正常运行和计量精度。
1、选用流量计前应根据所需计量气体的压力、流量、温度及工艺流程所要求的进出口方位，正确选项用适当的型号、规格。
2、安装流量计前必须用汽油或煤油将计量室内表面所涂的防锈油冲洗干净，并严格清除管道杂质。流量计前端安装过滤器，以防止锈渣、焊渣及其它杂质进入计量室，卡死腰轮造成停转。
3、流量计安装时就保持转子轴线水平，表头处于水平位置，无论进出口为垂直或水平位置。
4、当气体压力波动范围较大时，为保证计量精度，流量计应安装调压器。

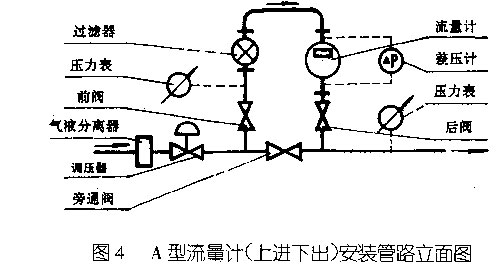

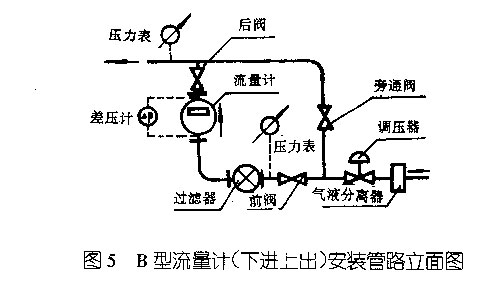

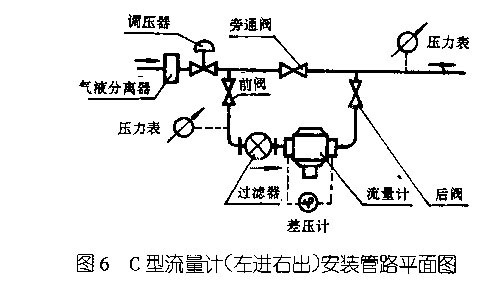

5、安装流量计时应设置前后阀门和旁通管路，以保证维修保养时，不必停气。我厂生产流量计的进出口方向如图4、图5、图6所示分别为A、B，C（进出口方位分别为上进下出、下进上出、左进右出）三种流量计安装管路典型系统图，以供用户参考。根据厂家推荐我厂首选上进下出的安装形式。
6、流量计安装管路各部分配管和管件尺寸必须适当，不得使流量计本体随不正常的外力。
7、流量计运行前，应从注油口注入润滑油（GB486-65高还机油H3-5）至油标刻线，根据运行情况定期添加或更换汽油油时必须关闭流量计前后阀门，泄放流量计内气体压力。
8、流量计投入运行时，所有阀门就缓慢开闭，防止突然冲转，尤其在管道打压，测试管道及计量表泄漏时，严禁突然放气，冲坏表内叶轮。
9、流量计投入运行一段时间后如发现过滤器压降增高，应清洗过滤器或更换过滤介质，如发现流量计压降升高，严禁突然放气，冲坏表内叶轮。
10、流量计长期停用时，应将润滑油放空，将计量室用汽油冲洗干净后，涂防锈油并封住进出口。置于干燥处。
11、流量计用于计量城市煤气（天然气、人工煤气等）时其杂质含量应符合我国“城市煤气设计规范”（1J28-78）的含量标准。
12、流量计的安装联接尺寸见表2，法兰按JB/T81-94标准。图7给出A、B型（进出口主垂直方位）流量计的安装尺寸对C型（进出口为水平方位）流量计仅将连接法兰方位改为水平侧向，其他尺寸不变。
13、表安装最低距地面0.5米-1.5米距墙保持一定距离以便维修。
