OSE　型调压器

● 极其严密的关闭特性
● 全外置式执行机构使得压力设定简单，
切断阀可靠性好
● 可作超高压/超低压切断
● 可选切断状态远传功能
● 平衡式阀芯设计，复位方便
● 进口压力范围：最大100 bar
● 出口压力范围：0.01-72 bar
● 最高设定切断压力可达72bar
● 最大流量：500，000 Nm3/h
● 切断时间仅需0.5秒
● 适合于工业及民用各类用户
● 可用于天然气、人工煤气、液化石油气、空气等多种气体
● 管道压力超过或低于设定值时，可完全快速地切断燃气气流
● 一体化的平衡阀设计，复位方便，动作迅速，确保下游管道的安全
● 极其严密的关闭特性
● 精度：±1%
● 连接方式：1"-6" ANSI 150RF/300RF/600RF 法
兰 BWE
● 材料：A216-WCB 钢制阀体
● 温度：-29.1°～60℃
● 选项：可选电动远程切断功能；可选手动紧急切断功能；可选同时控制两条管线

  fisher OSE调压器,诚信燃气设备网,奥丽斯特燃气设备网,www.gzhonest.cn

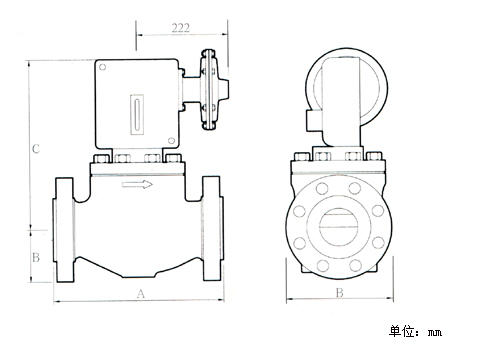

　外形尺寸

OSE调压器,诚信燃气设备网,奥丽斯特燃气设备网,www.gzhonest.cn

　主要零部件材料

　技术参数

零部件名称
材料名称
主阀体
铸钢或钢
弹簧
钢
阀座
不锈钢
皮膜
夹布丁腈橡胶
皮膜支承
铝
缠绕垫片
复合材料/不锈钢
指挥器阀体
不锈钢或铝
指挥器阀芯
铝+丁腈橡胶
指挥器阀座
铝
密封件
丁腈橡胶

项目
指标
入口压力
最大25bar
出口压力
1.4～21bar
工作温度
-29～66℃或4～121℃
阀口尺寸
1
2
3
4
6
C1
29.3
34.2
36.7
34.4
31.5
Cg
520
1800
3250
5800
11400
连接尺寸
1"，2"NPT螺纹，
1"，2"，3"，4"，6"，8"，12"ANSI125FF，
150RF，250RF，300RF，600法兰
重量
9～721Kg

　流量表(Nm3/h)
最大放散流量

设定放散压力
bar
超过设定压力
bar
阀体尺寸
1
2
3
4
6
1.4
0.34
-
2465
4449
7960
15651
2.1
0.34
-
3082
5574
9970
19591
2.8
0.34
-
3725
6700
11980
23530
2.8
0.41
1099
3779
6807
12167
23932
4.1
0.41
1447
5012
6378
16187
31812
5.5
0.55
1849
6378
11550
20582
40468
6.9
0.55
2198
7611
13775
24602
48347
8.6
0.55
2198
7611
13775
24602
48347
8.6
0.83
2733
9434
17045
30418
59791
10
1.0
3243
11176
20180
36046
70832
14
1.0
4127
14284
25808
46069
90530
14
1.4
4208
14606
26371
47060
92487
16
1.5
4767
16294
29400
52474
103153
17
1.7
5199
18036
32562
58102
114168
21
2.1
6191
21440
38726
69117
135849
表中数据为标准状态下比重为0.6天然气的流量，换算系数：丙烷：0.628，丁烷：0.548，空气：0.775，氮气：0.789；
其中气体：表中数据乘以0.775，现除以该气体比重的平方根(空气比重=1)

　主要零部件材料

　技术参数

零部件名称
材料名称
主阀体
钢
阀芯
不锈钢/丁腈橡胶
阀座
不锈钢
执行机构盒体
铝
杠杆
钢
弹簧
钢
阀座
不锈钢
皮膜
夹布丁腈橡胶
皮膜压盘
镀锌钢
密封件
丁腈橡胶

项目
指标
入口压力
最大100bar
出口压力
0.01～72bar
工作温度
-29～60℃
阀口尺寸DN
25
50
80
100
150
阀口尺寸mm
46.5
51.1
80.0
102.1
150.1
C1
35
35
33
32
33
Cg
505
2210
4670
7860
14850
连接形式
ANSI CLASS 150，300RF，600法兰
重量
不同阀体分别为16，32，55，98，202Kg

　流量表(Nm3/h)
(压力降：0.3bar)
阀体尺寸
进口压力 bar
0.7
3.5
6.9
13.8
20.7
41.4
69
1
297
515
697
965
1171
1643
2115
2
1249
2155
2916
4020
4878
6860
8844
3
2760
4770
6432
8898
10827
15196
19564
4
4636
8710
11820
16375
19912
27872
35992
6
9220
16000
21708
30042
36582
512416
65982
表中数据为标准状态下比重为0.6天然气的流量，换算系数：丙烷：0.628，丁烷：0.548，空气：0.775，氮气：0.789；
其中气体：表中数据乘以0.775，现除以该气体比重的平方根(空气比重=1)
