310A 型调压器
● 指挥器式高压调压器，为大容量和精确控制的工程要求而设计
● 轴流式设计，安装空间小，流通能力大
● 控制精确，关闭严密
● 可作监控连接，安全性能卓越
● 全不锈钢内件，使用寿命长
● 进口压力范围：最大102 bar
● 出口压力范围：0.69-41.4 bar
● 最大流量：570，620 Nm3/h
● 很小的安装直端要求，安装空间要求小
● 可安装于任何位置
● 特别适合于燃气轮机供气
● 精度：±1%
● 连接方式：1"-6" ANSI 150RF/300RF/600RF法兰
● 材料：WCB 钢制阀体
● 温度：-29°～149℃
● 选项：配备两个32A型号指挥器用于工作式监控。配备Kixcel662型调压器电动执行器，实现远程调压
● 可用于天然气、液化石油气、空气等多种气体
|
|
 |
|
| |
|
|
|
| |
|
|
零部件名称 |
材料名称 |
主阀体 |
铸钢 |
指挥器阀体 |
铸钢 |
弹簧腔体 |
钢 |
阀芯 |
不锈钢 |
阀座 |
不锈钢+TFE |
弹簧 |
钢 |
皮膜 |
丁腈橡胶/氟橡胶 |
皮膜压盘 |
钢 |
密封件 |
丁腈橡胶/氟橡胶 |
|
|
项目 |
指标 |
入口压力 |
最大98.3Bar |
出口压力 |
0.69～41.4Bar |
工作温度 |
-29～149℃ |
C1 |
21.5～30.2℃ |
Cg |
56～14900 |
连接尺寸 |
1¨，NPT螺纹
1¨，2¨，3¨，4¨，6¨
ANSI 150RF/300RF/600RF法兰 |
重量 |
20～107kg |
|
|
| |
|
| |

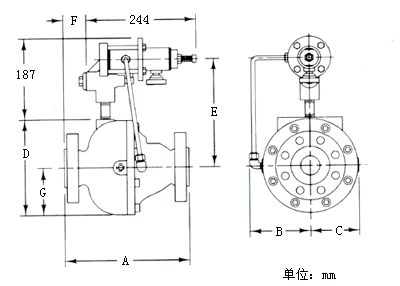

阀体
尺寸in |
A |
B |
C |
D |
E |
F |
G |
NPT |
300RF |
600RF |
300RF |
600RF |
1 |
208 |
197 |
210 |
119 |
90 |
167 |
213 |
30 |
37 |
78 |
2 |
- |
267 |
286 |
145 |
116 |
229 |
248 |
51 |
52 |
113 |
3 |
- |
318 |
337 |
165 |
137 |
270 |
270 |
52 |
62 |
133 |
4 |
- |
368 |
394 |
213 |
184 |
365 |
318 |
79 |
92 |
181 |
6 |
- |
411 |
442 |
213 |
184 |
365 |
318 |
79 |
92 |
181 |
|
| |
|
| |
|
| |
出口压力
bar |
进口压力 bar |
3.4 |
6.9 |
10.3 |
20.7 |
27.6 |
34.5 |
41.4 |
69.0 |
96.5 |
1.7 |
1286 |
2360 |
3403 |
6510 |
8580 |
10640 |
12700 |
20960 |
29210 |
3.4 |
- |
2330 |
3403 |
6510 |
8580 |
10640 |
12700 |
20960 |
29210 |
6.9 |
- |
- |
3082 |
6510 |
8580 |
10640 |
12700 |
20960 |
29210 |
10.3 |
- |
- |
- |
6130 |
8580 |
10640 |
12700 |
20960 |
29210 |
15.5 |
- |
- |
- |
5520 |
360 |
10612 |
12700 |
20960 |
29210 |
20.7 |
- |
- |
- |
- |
7290 |
10210 |
12600 |
20960 |
29210 |
31 |
- |
- |
- |
- |
- |
6400 |
10830 |
20930 |
29210 |
41.4 |
- |
- |
- |
- |
- |
- |
- |
20210 |
29210 |
|
| |
|
| |
出口压力
bar |
进口压力 bar |
3.4 |
6.9 |
10.3 |
20.7 |
27.6 |
34.5 |
41.4 |
69.0 |
96.5 |
1.7 |
5494 |
9996 |
1436 |
27440 |
36100 |
44860 |
53600 |
88470 |
123330 |
3.4 |
- |
9889 |
14364 |
27440 |
36100 |
44860 |
53600 |
88470 |
123330 |
6.9 |
- |
- |
13319 |
27440 |
36100 |
44860 |
53600 |
88470 |
123330 |
10.3 |
- |
- |
- |
27340 |
36100 |
44860 |
53600 |
88470 |
123330 |
15.5 |
- |
- |
- |
23820 |
36100 |
44860 |
53600 |
88470 |
123330 |
20.7 |
- |
- |
- |
- |
31490 |
43710 |
53466 |
88470 |
123330 |
31 |
- |
- |
- |
- |
- |
27900 |
46850 |
88470 |
123330 |
41.4 |
- |
- |
- |
- |
- |
- |
- |
86350 |
123330 |
|
| |
|
| |
出口压力
bar |
进口压力 bar |
3.4 |
6.9 |
10.3 |
20.7 |
27.6 |
34.5 |
41.4 |
69.0 |
96.5 |
1.7 |
11631 |
19805 |
30364 |
58020 |
76490 |
94926 |
113364 |
187118 |
260898 |
3.4 |
- |
9889 |
30364 |
58020 |
76490 |
94926 |
113364 |
187118 |
260898 |
6.9 |
- |
- |
28193 |
58020 |
76490 |
94926 |
113364 |
187118 |
260898 |
10.3 |
- |
- |
- |
57860 |
76490 |
94926 |
113364 |
187118 |
260898 |
15.5 |
- |
- |
- |
50490 |
75420 |
94926 |
113364 |
187118 |
260898 |
20.7 |
- |
- |
- |
- |
66760 |
92540 |
113150 |
187118 |
260898 |
31 |
- |
- |
- |
- |
- |
59201 |
99294 |
187118 |
260898 |
41.4 |
- |
- |
- |
- |
- |
- |
- |
182856 |
260898 |
|
| |
|
| |
出口压力
bar |
进口压力 bar |
3.4 |
6.9 |
10.3 |
20.7 |
27.6 |
34.5 |
41.4 |
69.0 |
96.5 |
1.7 |
19000 |
34410 |
49392 |
94390 |
124406 |
154395 |
184384 |
304368 |
424378 |
3.4 |
- |
34143 |
49392 |
94390 |
124406 |
154395 |
184384 |
304368 |
424378 |
6.9 |
- |
- |
46203 |
94390 |
124406 |
154395 |
184384 |
304368 |
424378 |
10.3 |
- |
- |
- |
94256 |
124406 |
154395 |
184384 |
304368 |
424378 |
15.5 |
- |
- |
- |
82812 |
123066 |
154395 |
184384 |
304368 |
424378 |
20.7 |
- |
- |
- |
- |
109532 |
151179 |
184250 |
304368 |
424378 |
31 |
- |
- |
- |
- |
- |
97498 |
162890 |
304368 |
424378 |
41.4 |
- |
- |
- |
- |
- |
- |
- |
298659 |
424378 |
|
| |
|
| |
出口压力
bar |
进口压力 bar |
3.4 |
6.9 |
10.3 |
20.7 |
27.6 |
34.5 |
41.4 |
69.0 |
96.5 |
1.7 |
25942 |
45989 |
66035 |
126200 |
166320 |
206413 |
246506 |
406931 |
567356 |
3.4 |
- |
45989 |
66035 |
126200 |
166320 |
206413 |
246506 |
406931 |
567356 |
6.9 |
- |
- |
58960 |
126200 |
166320 |
206413 |
246506 |
406931 |
567356 |
10.3 |
- |
- |
- |
126200 |
166320 |
206413 |
246506 |
406931 |
567356 |
15.5 |
- |
- |
- |
99160 |
166320 |
206413 |
246506 |
406931 |
567356 |
20.7 |
- |
- |
- |
- |
130703 |
206413 |
246506 |
406931 |
567356 |
31 |
- |
- |
- |
- |
- |
108138 |
246506 |
406931 |
567356 |
41.4 |
- |
- |
- |
- |
- |
- |
- |
393692 |
567356 |
|
| |
表中数据为标准状态下比重为0.6天然气的流量，换算系数：丙烷：0.628，丁烷：0.548，空气：0.775，氮气：0.789；
其中气体：表中数据乘以0.775，现除以该气体比重的平方根(空气比重=1) |
| |
