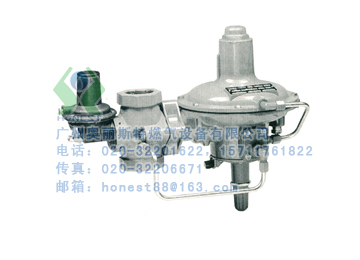

２９９HS型调压器（螺纹/法兰接口）


	● 适用于天然气系统区域控制及工业、公福用户的调压器 ● 调压精确、关闭灵敏、压力设定简单 ● 大皮膜执行机构组合指挥器使得调压器动作灵敏，反应速度快 ● 一体化的过压、失压切断装置，确保用户安全 ● 可在线维修 ● 可作监控连接，保证安全 ● 流通能力大，结构紧凑；密封严密，无气体渗漏 ● 安装省力，经济实惠 ● 进口压力范围：最大10 bar ● 出口压力范围：9m bar -4.14 bar ● 最大流量：2077 Nm3/h ● 精度：±2.5% ● 连接方式：2"螺纹，ANSI 125FF/150RF/250RF/300RF/PN10/PN16 法兰 ● 材料：铸铁，韧性铸铁或WCB 钢制阀体 ● 温度：-29°～66℃ ● 选项：可在指挥器前配置过滤器 ● 内置超高压/超低压切断装置 ● 大皮膜执行机构组合指挥器使得调压器动作灵敏，反应速度快 ● 多种压力信号选取方式 ● 可用于天然气、人工煤气、液化石油气、空气等多种气体

外形尺寸

阀体	端部连接方式和法兰间距，英寸（mm）
阀体	NPT	125FF（1）	125FF	150RF	250RF	300RF	PN10或16
A	6.12（155）	7.50（191）	10.00（254）	10.00（254）	10.50（267）	10.50（267）	9.06（230）
仅供应铸铁制

fisher 299H 调压器

主要零部件材料

零部件	材料名称
主阀体	铸铁/钢
指挥器阀体	铝
弹簧腔体	铝
阀芯	铝
阀座	钢/不锈钢+丁腈橡胶/氟橡胶
弹簧	钢
皮膜	丁腈橡胶
皮膜压盘	铝
密封件	丁腈橡胶

技术参数

项目	指标
入口压力	最大10 bar
出口压力	0.01～2.4 bar
工作温度	-29 ～ 66 ℃
C1	26 ～ 37
Cg	35 ～ 639
连接尺寸	1-1/2",2" NPT螺纹 2" ANSI 125FF/250FF 法兰
重量	螺纹连接9.5kg、法兰连接18.1kg

具备外取或双取压的1-1/2英寸（DN40）和2英寸（DN50）阀体的流量表

出口压力（mbar）	进口压力 (bar)	流量以比重为0.6的天然气（m3/h）计
		阀体内部口径英寸 hes(mm)
		1/4 x3/8 (64x9.5)	3/8（9.5）	1/2(12.7)	3/4(19.1)
8，8	0，14 0，34 0，69 1，0 1，4 1，7	21 33 45 54 63 72	44 69 101 125 146 167	56 91 141 195 228 261	135 220 330 450 526 602
	2，1 2，8 3，4 4，1 5，5	82 100 118 136 173	188 230 272 314 398	294 360 425 491 622	678 829 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
17，5	0，14 0，34 0，69 1，0 1，4 1，7	21 33 45 54 63 72	42 69 101 125 146 167	54 90 140 195 228 261	131 218 329 450 526 602
	2，1 2，8 3，4 4，1 5，5	82 100 118 136 173	188 230 272 314 398	294 360 425 491 622	678 829 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
35	0，14 0，34 0，69 1，0 1，4 1，7	20 32 44 54 63 72	40 68 101 125 146 167	51 89 139 195 228 261	123 214 327 450 526 602
	2，1 2，8 3，4 4，1 5，5	82 100 118 136 173	188 230 272 314 398	294 360 425 491 622	678 829 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
70	0，34 0，69 1，0 1，4 1，7	31 44 54 63 72	65 97 125 146 167	85 133 195 228 261	206 317 450 526 602
	2，1 2，8 3，4 4，1 5，5	82 100 118 136 173	188 230 272 314 398	294 360 425 491 622	678 829 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
1.如果在使用VSX-2时没有加取压信号管，那么流量最高为402m3/h; 2.由于快速关断的特性，不可以使用临界流量公式计算流量。

具备外取或双取压的1-1/2英寸（DN40）和2英寸（DN50）阀体的流量表

出口压力（bar）	进口压力 (bar)	流量以比重为0.6的天然气（m3/h）计
		阀体内部口径英寸 hes(mm)
		1/4 x3/8 (64x9.5)	3/8（9.5）	1/2(12.7)	3/4(19.1)
0，13	0，34 0，69 1，0 1，4 1，7	29 44 54 63 72	59 94 123 146 167	76 127 174 228 261	184 305 408 526 602
	2，1 2，8 3，4 4，1 5，5	82 100 118 136 173	188 230 272 314 398	294 360 425 491 622	678 829 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
0，3	0，69 1，0 1，4 1，7	39 53 63 72	82 118 144 167	107 161 203 261	258 379 475 602
	2，1 2，8 3，4 4，1 5，5	82 100 118 136 173	188 230 272 314 398	294 360 425 491 622	678 829 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
0，69	1，0 1，4 1，7	44 60 72	93 133 161	119 179 223	289 421 524
	2，1 2，8 3，4 4，1 5，5	82 100 118 136 173	188 230 272 314 398	294 360 425 491 622	678 829 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
1，03	1，4 1，7	49 67	102 148	131 195	317 459
	2，1 2，8 3，4 4，1 5，5	80 100 118 136 173	178 230 272 314 398	242 360 425 491 622	569 760 981 1132 1435
	6，9 8，6 10，3 12，1	209 255 301 346	482 587 692 797	754 918 1083 1247	1739 2118 2497 ------
1.如果在使用VSX-2时没有加取压信号管，那么流量最高为402m3/h; 2.由于快速关断的特性，不可以使用临界流量公式计算流量。
