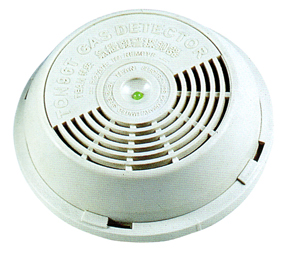

------------特安点型可燃气体探测器TON96T


TON96T,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn



TON96T技术参数




■检测原理：半导体式
■检测气体：可燃气体
■报警方式：声，光报警
■输 出：一组常开触点输出
■触点容量：AC220V/1A
24V/A
■测量精度：±5%FS
■信号输出：总线信号
■工作电压：DC24V
■功 耗：<3W
■湿度范围：10-95%RH（无凝露）
■温度范围：-40℃-+70℃




点型探测器TON96T特点



产品特点
测量精度高
采用进口气体敏感元件，精度高、可靠性强。
总线制连接
总线传输（四总线）两根电源线，两根信号线。
电源
AC220V供电。


推测器安装固定



首先确定好安装位置。
打开探测器上盖（逆时针旋转约5度即可）。
将探测器底座置于安装位置，在安装墙壁对应探测器底座
三个安装孔位作好打孔标记。取下探测器底座。
在墙壁安装孔位打好安装孔放入随机附件安装胶塞。
将探测器重新放回安装位置，使用随机安装附件自攻螺钉
将探测器底座固定在安装位置，将电源线及信号总线接于
对应接线端子，重新盖好探测器上盖至此，气体报警探测
器已安装完毕。

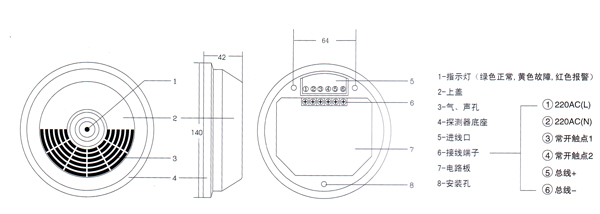

总结构图

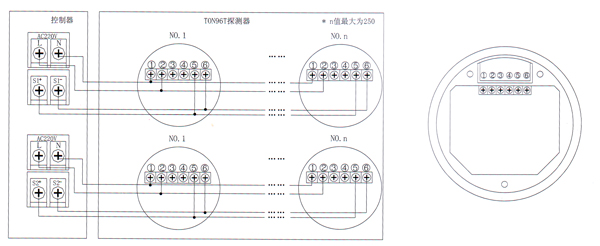

与控制器的线路连接
