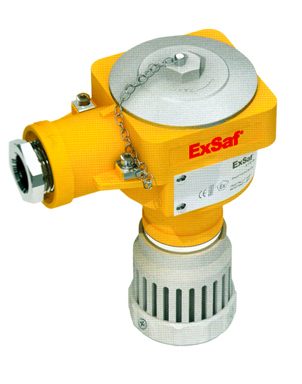

------------特安点型可燃气体探测器ESD100

ESD100特安报警器,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn



ESD100技术参数




■检测原理:催化燃烧式/电化学式
■检测气体:可燃气体、H2(ppm)、CO、H2S、
O2（VOL）、NH3（ppm）、CL2、
NO、SO2
■测量范围:0-100%LEL可燃气体
0-10000ppm可调
0-25%V/V可调
■测量精度:±5%FS
■输 出:4-20mA
■电 源:12-30Vdc,3线
■功 率:200mA(可燃气体)
300mA(毒气和氧气)
■防护等级:IP65
■湿度范围:10-95%RH(无凝露)++
■温度范围:-40℃-+70℃
■压力范围:90-110KPA
■认 证:UL Class I,Div 1,Groups B,C,D
CNEX 04.1225 ExdllCT6




点型探测器ESD100特点



产品特点
测量精度高
传感器采用进口气体敏感元件，具有精度高,线性好等特。
多种线制连接
ESD100(三线制)气体变送器是工业用可燃/有毒气体安全检测仪器。
多种信号输出
可输出4-20mA标准电流信号，便与DCS、PLC等工业自动化系统连接。
隔爆型防爆
可用于工厂条件的1、2区危险场所。
安装方便
专业设计的安装支架，仪器现场安装方便、快捷。
维修方便
传感器探头结构采用外部插拔式，若现场更换探头，只需
旋开防护罩，即可进行更换；内部机芯设计采用组件形式，
组件之间采用插接式联接，现场维修只需要更换组件即可完
成。





推测器安装固定



先将安装支架固定在安装立柱上（如安装点没有合适的立柱，
可选用直径20mm-80mm的铁管作为安装立柱固定在安装点），
拧下变送器上的防护罩，将变送器装入安装支架，使安装支架
与变送器固紧，然后装上防护罩。
注：a.安装时。传感器指向下方（防护罩里面组件为传感器部
分）；
b.如安装立柱为水平放置可以通过改变固定座方向使得传
感器始终指向下方。

连接电缆线
a.取下面壳（拧下面壳上四颗螺钉）；
b.将电缆线引入壳体，根据接线要求将其接入端子，然后
用扳手拧紧电缆压紧元件；
c.合上面壳，并用四颗M4×12螺钉固紧（注意面壳上面O型
橡胶密封圈应无破损，以保证面壳与底壳之间密封可靠）





总结构图

ESD200,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn

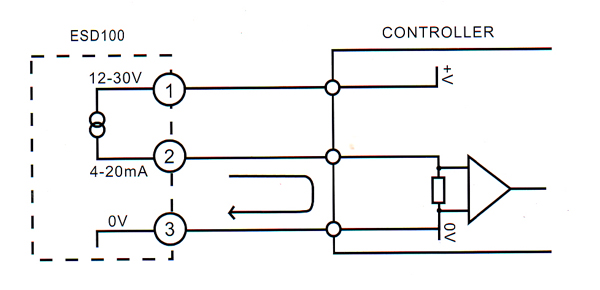

接线方法

ESD100,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn

规格及适用气体

基本规格 所测气体 常备量程 检测方式 接线方式
ESD100 可燃气体 100%LEL  催化燃烧式 三线制
ESD100 一氧化氮 200/500ppm 电化学式 三线制
ESD100 一氧化碳 200ppm 电化学式 三线制
ESD100 二氧化硫 50ppm 电化学式 三线制
ESD100 硫化氢 50ppm 电化学式 三线制
ESD100 氨气 200ppm 电化学式 三线制
ESD100 氢气 50000ppm 电化学式 三线制
ESD100 氧气 25%VOL 电化学式 三线制
ESD100 氯气 10ppm  电化学式 三线制
